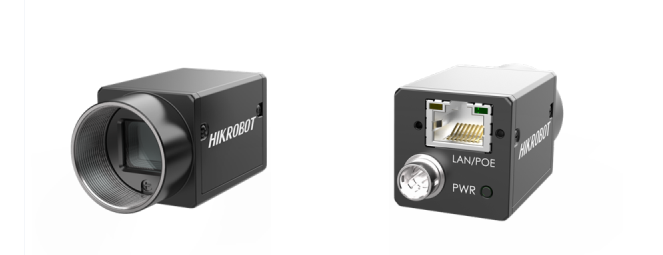

MV-CA020-10GM/GC 200 万像素 1/1.7" CMOS 千兆以太网工业面阵相机
MV-CA020-10GM/GC 基础型面阵相机，采 用 Sony 的 IMX430 全局快门 CMOS 芯片， 图像质量优异。通过千兆以太网接口快速 实时传输非压缩数据，满分辨率下帧 率可达 60 fps。
功能特性：
l 支持自动或手动调节增益和曝光时间，支持手动调节 LUT 和 Gamma 校正
l 采用千兆以太网接口，无中继情况下，传输距离可到 100m
l 128MB 板上缓存，可缓存多张图片，用于突发传输或者图像重传
l 兼容 GigE Vision V2.0 协议和 GenlCam 标准，无缝接入第三方软件平台
应用行业：
电子半导体、工厂自动化、食品饮料、医药包装等
订货型号：
黑白相机：MV-CA020-10GM
彩色相机：MV-CA020-10GC
详细参数
型号 | ||
型号 | MV-CA020-10GM | |
名称 | 200 万像素 1/1.7" CMOS 千兆以太网工业面阵相机 | |
通用 | ||
传感器类型 | CMOS， 全局快门 | |
传感器型号 | IMX430 | |
像元尺寸 | 4.5 μm × 4.5 μm | |
靶面尺寸 | 1/1.7" | |
分辨率 | 1624×1240 | |
帧率 | 60 fps | |
动态范围 | 72.08 dB | |
信噪比 | 43.8 dB | |
增益 | 0 dB ~ 24 dB | |
曝光时间 | 1 μs ~ 10 sec | |
快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | |
黑白/彩色 | 黑白 | |
像素格式 | Mono 8/10/10p/12/12p | |
Binning | 支持 1 × 1， 2 × 2 | |
下采样 | 支持 1 × 1， 2 × 2 | |
镜像 | 支持水平镜像、垂直镜像 | |
缓存容量 | 128 MB | |
电气特性 | ||
数据接口 | GigE | |
数字I/O | 6-pin Hirose 接头提供供电和 I/O： 1 路光耦隔离输入（Line0）， 1 路光耦隔离 | |
供电 | 电压范围 9 ~ 24 VDC，支持 PoE 供电 | |
典型功耗 | ＜3.27 W@12 VDC | |
结构 | ||
镜头接口 | C-Mount | |
外形尺寸 | 29 mm × 29 mm × 42 mm | |
重量 | 约 68 g | |
IP防护等级 | IP30（正确安装镜头以及线缆的情况下） | |
温度 | 工作温度 0℃~ 50℃，储藏温度 -30℃~ 70℃ | |
湿度 | 20% ~ 80%RH 无冷凝 | |
一般规范 | ||
软件 | MVS 或第三方支持 GigE Vision 协议软件 | |
操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
协议标准 | GigE Vision V2.0， GenICam | |
CE， FCC， RoHS， KC |
